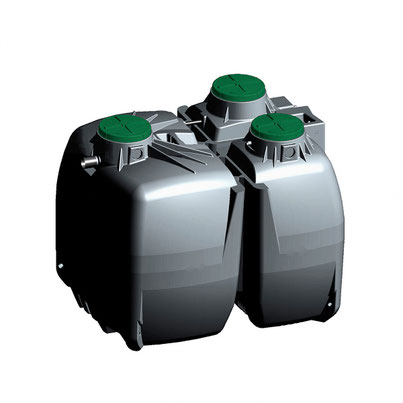

Micro station d'épuration individuelle agréée Solido

Fonctionnement de votre micro station d’épuration individuelle agréée Solido

En premier lieu, votre micro station d’épuration individuelle Solido possède un principe de fonctionnement simple. Celui-ci se base sur le procédé des boues activées en SBR (Sequencing Batch Reactor soit « Réacteur Biologique Séquentiel »).



Tout d'abord, la micro station est dotée de deux niveaux de traitement :

  • Sédimentation primaire
  • Traitement biologique

Lors de la sédimentation primaire, la séparation des matières sédimentales et surnageantes avec les eaux usées s'effectue. Par ailleurs, les matières dissoutes ou en suspension sont traitées biologiquement.



Ensuite, pendant le traitement biologique d’une charge (durée 6 heures), deux phases distinctes s'opèrent :

  • Phase d’aération
  • Phase de décantation

Pendant ces phases de traitement, les boues excédentaires produites se stockent dans la cuve de sédimentation primaire.



Tout le déroulement du procédé se pilote par le panneau de commande de la mini station épuration individuelle.



Retrouvez l'ensemble des micro stations Solido sur la boutique www.micro-station-solido.com !

micro station d'épuration individuelle agréée

Chambre/cuve de pré-traitement (sédimentation primaire)

Votre micro station d'épuration individuelle agréée Solido comprend une chambre de prétraitement où vont s’écouler les eaux usées domestiques. Il faut souligner que cette cuve est en charge de 3 fonctions :

  • Stockage de manière intermédiaire des eaux usées et mise à disposition d'un volume tampon
  • Prétraitement mécanique de ces eaux en constituant les boues primaires (décantation et flottaison)
  • Elle emmagasine les boues secondaires (produites par le traitement biologique)

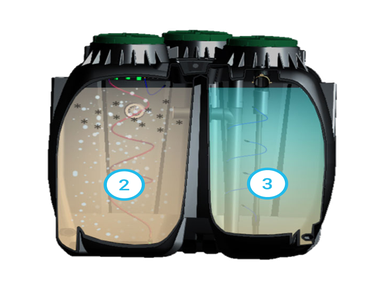

Traitement biologique (réacteur SBR)

La micro station SBR d'épuration individuelle agréée Solido est dotée d’une capsule technique et de pompes par injection d’air de charge. En outre, elle contient également l’eau traitée et les boues excédentaires.



Depuis le prétraitement, les cycles de charge du traitement biologique agissent au début de la période de traitement.



De la même manière, les eaux usées de la sédimentation primaire sont pompées par injection d’air de charge et dirigées vers le réacteur SBR.



Il y a deux possibilités pour procéder à l’élimination des polluants caractéristiques des eaux usées domestiques au cours du traitement biologique :

  • Elimination par des micro-organismes en suspension (boues activées)
  • Transformation en biomasse

Plus précisément, c’est le diffuseur d’air qui fournit le mélange air/oxygène nécessaire à cette éradication des polluants.



Avec une activation du diffuseur entre deux pauses, le dispositif opère une aération intermittente dont la durée se règle préalablement.



Les opérations d’aération ajoutées à la durée de pause totalisent une vingtaine de minutes.



Une phase d’aération dure cinq heures maximum. Elle se poursuit avec une seconde phase d’une heure pour permettre la décantation.



L’eau contenue dans le tube plongeur de sortie est aspirée par la pompe d’injection d’air jusqu’à atteindre le point d’aspiration inférieur.



Automate de rinçage à contre-courant

Votre micro station d'épuration individuelle agréée Solido dispose d’une pompe par injection d’air unique selon un concept breveté. Par ailleurs, cette pompe permet de réaliser des rinçages à contre-courant en automatique avant chaque actionnement de celle-ci.



Ce concept permet d’augmenter la durée de vie du système d’infiltration en aval avec une force motrice des boues activées en sortie de réacteur SBR fortement diminuée.



L’innovation apportée par l’automate de rinçage à contre-courant évite aussi d’obstruer la pompe par injection d’air de charge.

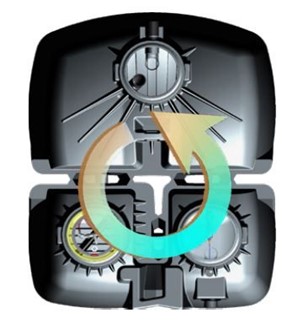

Recirculation des boues excédentaires

La pompe par injection d’air en charge des boues générées en excédent s'actionne en simultané lorsque l’eau traitée en fin de cycle s'évacue.



Le déclenchement de la pompe permet de renvoyer le mélange boues activées/eau vers la sédimentation primaire. Ce processus s’interrompt une fois que le niveau des boues activées atteint l’ouverture de la pompe par injection d’air. Le volume des boues activées est permanent. Ensuite, les boues en excédent sont évacuées.

UN TRAITEMENT EFFICACE ET SILENCIEUX EN 4 ETAPES



Échantillonnage

Votre mini station épuration individuelle agréée comporte un tube plongeur lui-même équipé d’un récipient intégré destiné à recueillir des échantillons de la dernière sortie d’eau épurée. Vous disposez donc à tout moment d’une possibilité d’échantillonnage. Nous vous conseillons de recourir plutôt à un récipient d’échantillonnage étroit.



Voici la manipulation à effectuer en 5 étapes :



  1. Déverrouillez la sécurité enfant du couvercle de la chambre du réacteur SBR et ouvrez-le
  2. Prélevez la quantité d’échantillon dont vous avez besoin à des fins d’analyses dans le pot avec le godet écope. Veillez à ne pas soulever les dépôts en tourbillon. Versez votre échantillon dans un cône d’Imhoff
  3. Soutirez l’échantillon destiné au laboratoire et mettez-le au réfrigérateur
  4. 30 minutes après le prélèvement, relevez la teneur en matières décantables
  5. Procédez à la refermeture du couvercle et verrouillez la sécurité enfant



Commande de la station

Votre micro station d'épuration individuelle agréée intègre un panneau de commande (type S30). Le programme séquentiel incorporé garantit le respect des valeurs de sorties demandées.


2 VERSIONS DISPONIBLES:

- Micro station SOLIDO pour passage piéton

- Micro station SOLIDO Carrossable pour passage véhicules

Micro Station SOLIDO : Caractéristiques techniques

EH Equipements inclus Dimensions ( en M)

Poids

fini

Surface au sol
Réacteur 1 &2 Cône Rehausse d’accès Long. Larg. Haut.

FEE**

(M)

Ø100 mm

FES**

(M)

Ø100 mm

5 EH

1 Cuve

15F05EH

3.46 m²

H.400mm

DN800

DN600

15F000008

RehausseVS20

(Ø800-H 0.20m)

15F000012

Rehausse VS60

(Ø800-H 0.60m)

15F000013

240 124 220 1.45 1.35 237 kg 2.98 m²

6 EH

1 Cuve

15F06EH

4.19m²

H.400mm

DN800

DN600

15F000008

RehausseVS20

(Ø800-H 0.20m)

15F000012

Rehausse VS60

(Ø800-H 0.60m)

15F000013

307 122 220 1.45 1.35 298 kg 3.75 m²

10 EH

2 Cuves

15F10EH

6.92m²

H.400mm

DN800

DN600

15F000008

RehausseVS20

(Ø800-H 0.20m)

15F000012

Rehausse VS60

(Ø800-H 0.60m)

15F000013

2x240 124 220 1.45 1.35

237 kg

+

237 kg

=474 kg

5.95 m²



* Mesures en mètres du bas du système, accès et couvercle montés.

** Fils d’eau mesurés du bas de l’ouvrage.

Nous consulter pour plus de précisions.

Les + de votre micro station d'épuration individuelle SOLIDO

micro station d'épuration individuelle

La micro station d’épuration individuelle Solido est un dispositif compact et discret. Très robuste et fiable, elle est facile à poser et à entretenir.

Votre micro station d’épuration individuelle est également très performante.

La solidité

La micro station d’épuration individuelle Solido Carrossable est en mesure de résister à une charge verticale équivalente à 2,2 tonnes.

Grâce à son couvercle métallique et sa rehausse d’accès dotée d’un cône, elle peut supporter des passages fréquents de véhicules et même leurs stationnements. Le dispositif peut également être posé en nappe.

La discrétion

Cette micro station d’épuration individuelle présente moins de nuisances sonores que les autres modèles du marché. L’élément le plus bruyant, la capsule, (qui intègre également le compresseur et les électrovannes), fait partie intégrante du dispositif et ne se trouve pas installée dans la maison.

Un système ultra performant

Le taux de rejet de MES (Matières En Suspension) de cette micro station d’épuration individuelle est très nettement inférieur à ce qui est admis par les normes en vigueur.

La micro station d’épuration individuelle Solido est dotée d’un système permettant de limiter le rejet des effluents trop polluants dans l’environnement.

Ce procédé de purge de boues a été développé exclusivement pour Solido et se déclenche avant chaque évacuation.

Retrouvez l'ensemble des micro stations Solido sur la boutique www.micro-station-solido.com !


Installation

Pour l’installation de votre filière ECOFLO et afin de bénéficier de la garantie fabricant, veuillez-vous référer au guide de pose du fabricant :


Accessoires SOLIDO

REHAUSSE VS-20

Ø800 (H 0.20m)

15F000012

RÉHAUSSE VS-60

Ø800 (H 0.60m)

15F000013

CÔNE

Ø600 ou Ø800

(H 0.40m)

15F000008

RALLONGE ELECTRIQUE RACCORD CAPSULES 30 M

15F000001



JOINTS D’ETANCHEITE POUR REHAUSSES

Soudure étanche du cone / Réhausse / Réhausse intermédiaire

15F000020

Joint d’étanchéité 600 pour VS20 / VS60/ anneaux intermédiaires

15F000021

Joint d’étanchéité 800 pour Cone / anneau intermédiaire 800

15F000022

KIT D’ANCRAGE

Tablier d’ancrage (l’unité) 5x6m

15F000023

KIT PREPARATION REHAUSSE

Passage voiture :

15F000019

Passage camion :

Nous consulter

RALLONGE AVEC CONNECTEURS MALE / FEMELLE D

15F000002 (5 M)

15F000003 (15 M)



PREPARATION RÉHAUSSE VIDANGE DES BOUES

Pour le passage des voitures, remplacer le couvercle standard par le couvercle en acier (sans dalle de répartition).

Couvercle en acier pour passage véhicules

15F000018

Réhausse lourde pour passage véhicules

15F000016
