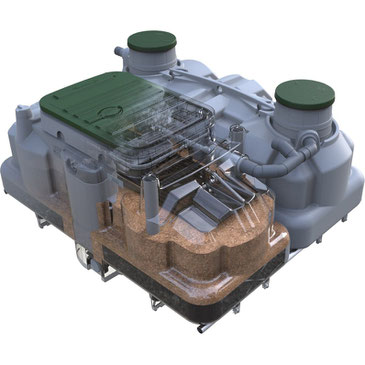

ECOFLO POLYETHYLENE
Dans quel cas choisir le modèle polyéthylène ?
- Terrain non argileux
- Terrain argileux
- Présence d’une nappe phréatique jusqu’au fil d'eau
- Espaces et accès restreints
- Obstacle à contourner présentation en ligne
- Sortie basse ou sortie haute
Ecoflo polyéthylène : Caractéristiques techniques
| Capacité | Référence produit | Equipements inclus | Dimensions | Poids | Surface au sol | ||||
| Longueur | Largeur | Hauteur * |
FEE** diam 100 mm 160mm :12 EH |
FES** Diam 100mm (sortie basse) Diam 1 ’’(sortie haute) |
|||||
| 5 EH |
Présentation en ligne Sortie basse |
Fosse 3 m3 | 2.75 m | 1.21 m | 1.41 m | 1.22 m | 1.13 m | 152 kg | 7.26 m² |
| Filtre 5 EH | 2.75 m | 1.21 m | 1.36 m | 1.12 m | 0.03 m | 430 kg | |||
|
Présentation en ligne Sortie haute |
Fosse 3 m3 | 2.75 m | 1.21 m | 1.41 m | 1.22 m | 1.13 m | 152 kg | 8.30 m² | |
| Filtre 5 EH | 2.75 m | 1.21 m | 1.36 m | 1.12 m | 0.03 m | 430 kg | |||
| Poste de relevage | 0.36 m | 0.36 m | 1.75 m | 0.02 m | 1.39 m | 20 kg | |||
|
Présentation en pack Sortie basse |
Fosse et filtre | 2.75 m | 2.42 m | 1.36 m | 1.22 m | 0.03 m | 587 kg | 6.66 m² | |
|
Présentation en pack Sortie haute |
Fosse, filtre et poste de relevage | 2.95 m | 2.42 m | 1.36 m | 1.22 m | 1.13 m | 604 kg | 7.14 m² | |
| 6 EH |
Présentation en ligne Sortie basse |
Fosse 4 m3 | 3.32 m | 1.21 m | 1.41 m | 1.22 m | 1.13 m | 185 kg | 8.64 m² |
| Filtre 6 EH | 3.32 m | 1.21 m | 1.36 m | 1.12 m | 0.03 m | 458 kg | |||
|
Présentation en ligne Sortie haute |
Fosse 4 m3 | 3.32 m | 1.21 m | 1.41 m | 1.22 m | 1.13 m | 185 kg | 9.68 m² | |
| Filtre 6 EH | 3.32 m | 1.21 m | 1.36 m | 1.12 m | 0.03 m | 458 k | |||
| Poste de relevage | 0.36 m | 0.36 m | 1.75 m | 0.02 m | 1.39 m | 20 kg | |||
|
Présentation en pack Sortie basse |
Fosse et filtre | 3.32 m | 2.42 m | 1.36 m | 1.22 m | 0.03 m | 648 kg | 8.03 m² | |
|
Présentation en pack Sortie haute |
Fosse, filtre et poste de relevage | 3.52 m | 2.42 m | 1.36 m | 1.22 m | 1.13 m | 665 kg | 8.52 m² | |
| 8 EH |
Présentation en ligne Sortie basse |
Fosse 4 m3 | 2.47 m | 1.70 m | 1.70 m | 1.48 m | 1.46 m | 195 kg | 13.36 m² |
| 2 filtres 4EH | 2.55 m | 2.42 m | 1.51 m | 1.24 m | 0.03 m | 738 kg | |||
|
Présentation en ligne Sortie haute |
Fosse 4 m3 | 2.47 m | 1.70 m | 1.70 m | 1.48 m | 1.46 m | 195 kg | 13.84 m² | |
| 2 filtres 4 EH | 2.75 m | 2.42 m | 1.51 m | 1.24 m | 1.13 m | 755 kg | |||
| 10 EH |
Présentation en ligne Sortie basse |
Fosse 5 m3 | 2.48 m | 1.85 m | 1.88 m | 1.68 m | 1.64 m | 161 kg | 13.87 m² |
| 2 filtres 5 EH | 2.75 m | 2.42 m | 1.51 m | 1.26 m | 0.03 m | 914 kg | |||
|
Présentation en ligne Sortie haute |
Fosse 5 m3 | 2.48 m | 1.85 m | 1.88 m | 1.68 m | 1.65 m | 161 kg | 14.35 m² | |
| 2 filtres 5 EH | 2.95 m | 2.42 m | 1.51 m | 1.26 m | 1.13 m | 931 kg | |||
| 12 EH |
Présentation en ligne Sortie basse |
Fosse 6 m3 | 2.74 m | 2.05 m | 2.14 m | 1.87 m | 1.75 m | 235 kg | 15.88 m² |
| 2 filtres 6 EH | 3.32 m | 2.42 m | 1.51 m | 1.26 m | 0.03 m | 970 kg | |||
|
Présentation en ligne Sortie haute |
Fosse 6 m3 | 2.74 m | 2.05 m | 2.14 m | 1.87 m | 1.75 m | 235 kg | 16.36 m² | |
| 2 filtres 6 EH | 3.52 m | 2.42 m | 1.51 m | 1.26 m | 1.13 m | 987 kg | |||
| 15 EH |
Présentation en ligne Sortie basse |
Fosse 8 m3 | 3.42 m | 2.05 m | 2.14 m | 1.87 m | 1.75 m | 305 kg | 31.02 m² |
| 3 filtres 5 EH | 2.75 m | 4.65m | 1.51 m | 1.12 m | 0.03m | 1290 kg | |||
|
Présentation en ligne Sortie haute |
Fosse 8 m3 | 3.42 m | 2.05 m | 2.14 m | 1.87 m | 1.75 m | 305 kg | 36.04 m² | |
| 3 filtres 5 EH | 2.75 m | 4.65 m | 1.51 m | 1.12 m | 0.03 m | 1290 kg | |||
| Poste de relevage | 0.58 m | 0.58 m | 2.00 m | 0.53 m | 1.63 m | 6 kg | |||
| 18 EH |
Présentation en ligne Sortie basse |
Fosse 10 m3 | 4.10 m | 2.05 m | 2.14 m | 1.87 m | 1.75 m | 375 kg | 36.83 m² |
| 3 filtres 6 EH | 3.32 m | 4.65 m | 1.51 m | 1.12 m | 0.03 m | 1374 kg | |||
|
Présentation en ligne Sortie haute |
Fosse 10 m3 | 4.10 m | 2.05 m | 2.14 m | 1.87 m | 1.75 m | 375 kg | 41.85 m² | |
| 3 filtres 6 EH | 3.32 m | 4.65 m | 1.51 m | 1.12 m | 0.03 m | 1374 kg | |||
| Poste de relevage | 0.58 m | 0.58 m | 2.00 m | 0.53 m | 1.63 m | 6 kg | |||
| 20 EH |
Présentation en ligne Sortie basse |
Fosse 10 m3 | 4.10 m | 2.05 m | 2.14 m | 1.87 m | 1.75 m | 375 kg | 46.67 m² |
| 4 filtres 5 EH | 2.75 m | 6.35 m | 1.51 m | 1.12 m | 0.03 m | 1720 kg | |||
|
Présentation en ligne Sortie haute |
Fosse 10 m3 | 4.10 m | 2.05 m | 2.14 m | 1.87 m | 1.75 m | 375 kg | 53.53 m² | |
| 4 filtres 5 EH | 6.35 m | 4.65 m | 1.51 m | 1.12 m | 0.03 m | 1720 kg | |||
| Poste de relevage | 0.58 m | 0.58 m | 2.00 m | 0.53 m | 1.63 m | 6 kg | |||
* Mesures en m, du bas de l’ouvrage jusqu’au niveau le plus haut du trou d’homme, couvercle non monté.
** Fils d’eau mesurés du bas.
Cotes théorique, non contractuelles et pouvant varier de +/- 3% notamment en terme de hauteur et de fils d’eau.
Une distance de 50 cm entre la fosse et le filtre est recommandée.
Nous consulter pour plus de précisions.
